Как проверить ТЭН мультиметром: простая инструкция для чайника и не только

ТЭН (Трубчатый Электрический Нагреватель) — это "сердце" многих приборов: электрочайника, стиральной машины, бойлера, обогревателя. Если прибор перестал греть, первым под подозрение попадает именно на ТЭН.
Для оценки пригодности ТЭН необходимо проверить по двум параметрам:
1. Целостность спирали внутри ТЭНа.
2. Прочность изоляции ТЭНа.

Важно! Безопасность прежде всего!
1. Полностью отключите прибор от розетки! Это самое главное правило.
2. Дождитесь, пока ТЭН остынет. Он может быть очень горячим.
3. Достаньте ТЭН из прибора (или обеспечьте свободный доступ к его контактам). Как это сделать, смотрите в инструкции к вашему прибору (чайнику, стиралке и т.д.).

Визуальный осмотр: Внимательно посмотрите на ТЭН. Нет ли явных трещин на трубке? Нет ли вздутий? Нет ли черных подгоревших пятен? Особенно внимательно осмотрите место, где металлическая трубка переходит в изолятор и контакты. Трещины или почернение здесь — верный признак пробоя и неисправности ТЭНа.

Проверяем, цела ли спираль внутри (нет ли обрыва)

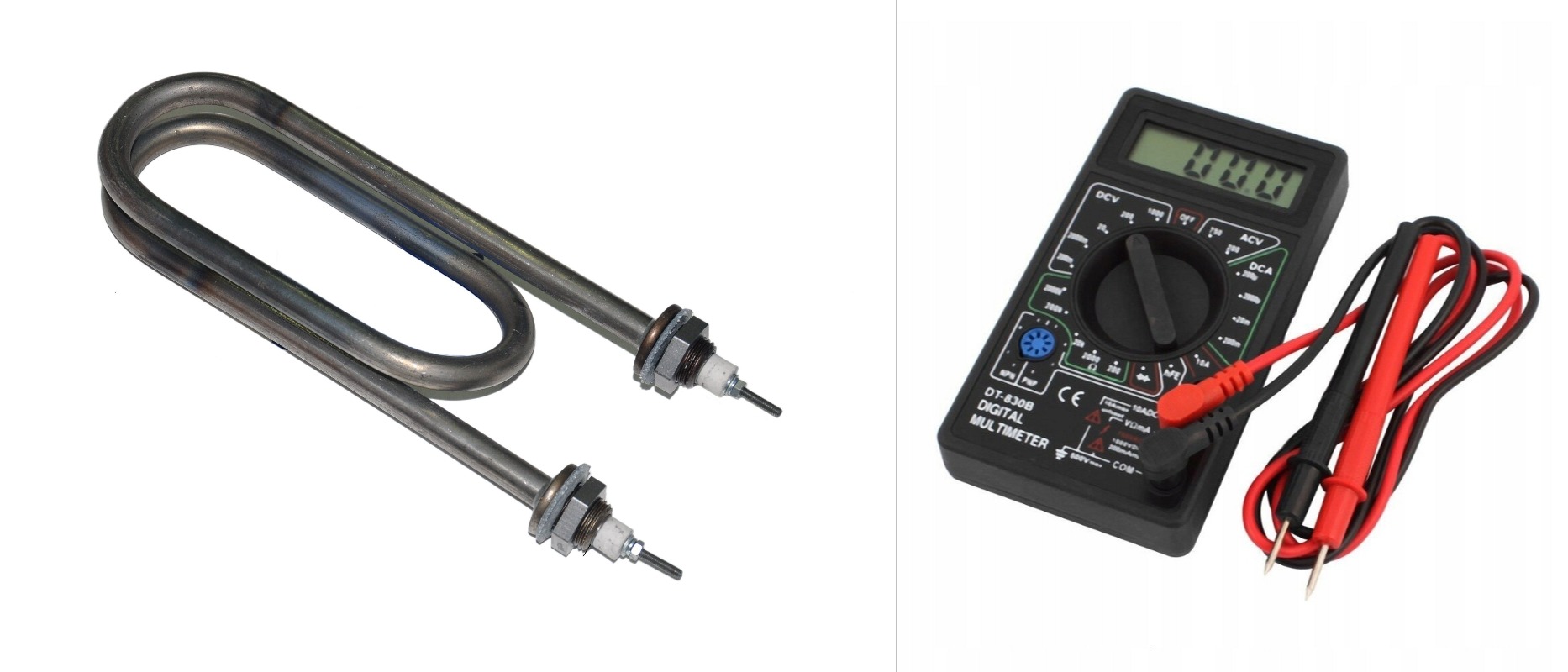

Проверить можно с помощью мультиметра — недорогого прибора, который есть у многих дома или его легко купить/одолжить.

1. Включите мультиметр. Поверните его ручку в сектор, обозначенный значком Ω (Ом) или подписью "Сопротивление". Выберите самый маленький предел измерения, обычно это 200 Ом.
2. Найдите контакты ТЭНа. Их, как правило, два. Они изолированы от металлической трубки ТЭНа и представляют собой шпильку с резьбой или пластинку с отверстием (флажок).
3. Прикоснитесь щупами мультиметра к контактам ТЭНа. Неважно, какой щуп к какому контакту – мультиметру все равно.
4. Смотрите на экран:
Если цифры на экране показывают какое-то число (например, 25, 30, 50, 100 и т.д.) — это хорошо! Спираль внутри целая. Запомните это число — это сопротивление вашего ТЭНа (оно пригодится для косвенной проверки мощности).
Если на экране цифра "1" слева или "OL" (Over Limit) — это плохо. Значит, внутри ТЭНа обрыв, спираль порвана. ТЭН неисправен и требует замены.
Если на экране "0" (ноль) — тоже плохо. Это означает короткое замыкание внутри ТЭНа. Он тоже неисправен.

Дополнительно (если хотите точнее):
Проверьте сопротивление (то число, которое вы запомнили в шаге 4 инструкции выше): Мощность ТЭНа (в Ваттах - Вт) можно примерно рассчитать по формуле: `Мощность (Вт) = (Напряжение в розетке (В) * Напряжение в розетке (В)) / Сопротивление ТЭНа (Ом). В розетке обычно 220-230 Вольт.
Пример: Сопротивление 25 Ом. `(230 * 230) / 25 = 52900 / 25 = 2116 Вт. Это примерно соответствует ТЭНу на 2 кВт. Если сопротивление сильно отличается от ожидаемого (например, у вас чайник на 1800 Вт, а сопротивление показывает 100 Ом – расчет даст около 500 Вт), это тоже может указывать на неисправность (частичное повреждение спирали).

Проверяем, не "пробивает" ли ТЭН на корпус (нет ли замыкания на трубку)

Это критически важная проверка! Если ТЭН "пробивает", прибор может биться током при включении в розетку!

Проводится с помощью специальной пробойной установки на производстве или прибором мегаомметром.

1. Один щуп мегаомметра приложите к ЛЮБОМУ контакту ТЭНа.
2. Второй щуп мегаомметра приложите к металлической трубке (корпусу) самого ТЭНа. Если ТЭН покрыт накипью, аккуратно почистите место касания.
3. Смотрите на экран:
Если на экране цифра больше 1 МОм (мегаОм) — это отлично! Значит, контакты надежно изолированы от корпуса. Пробоя нет.
Если на экране показана цифра менее 1МОм — это очень плохо! Значит, ток "утекает" на корпус ТЭНа. Такой ТЭН опасен для использования! Его нужно немедленно заменить.

Важно! Если вы сомневаетесь в своих действиях или результатах проверки, лучше обратитесь к квалифицированному специалисту. Работа с электричеством требует внимательности и осторожности.
