Предназначен для управления электрокаменкой, электрокалорифером мощностью до 6 кВт. Питание электронагревателей 3-60 кВт с пультом управления производится от трехфазной сети 380 В. Однако для электронагревателей 3 кВт и 6 кВт допускается однофазное питание, что определяет квалифицированный специалист в зависимости от состояния питающей сети, электросчетчика и т.д.
Срок службы пульта управления составляет 10 лет с момента ввода в эксплуатацию.

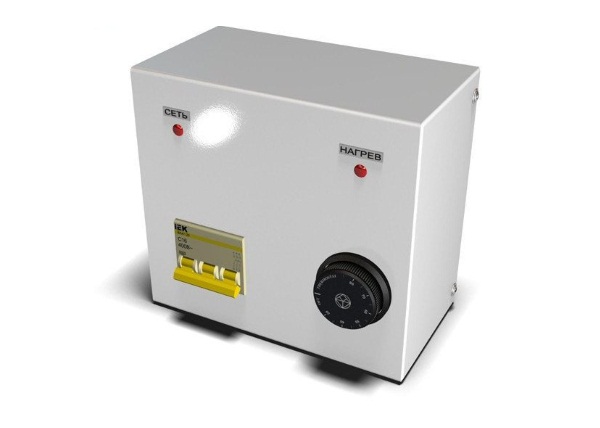

Пульт управления состоит из шкафа с размещенной в нем аппаратурой управления, индикации и клемных колодок для подключения к четырехпроводной линии с глухозаземленным нулевым проводом и электронагревателем.
К аппаратуре относится:
- датчик-реле температуры с термочувствительным баллоном, обеспечивающий автоматическое поддержание заданной температуры воздуха в помещении;
- магнитный пускатель, обеспечивающий включение-отключение нагревательных элементов электронагревателя, по команде датчика-реле температуры.
Блок индикации служит для сигнализации о наличии напряжения на электронагревателе.
|
Характеристики |
Значение |
|
Напряжение питающей сети, В |
380 (220) |
|
Частота, Гц |
50 |
|
Номинальная мощность электронагревателя, не более, кВт |
6 |
|
Сопротивление электрической изоляции между токоведущими частями и корпусом, Мом, не менее |
0,5 |
|
Класс защиты по ГОСТ 27570.0-87 |
01 |
