Предназначен для управления электроводонагревателями мощностью до 15 кВт. Питание электронагревателей 3-60 КВт с пультом управления производится от трехфазной сети 380 В.
Срок службы пульта управления составляет 10 лет с момента ввода в эксплуатацию.

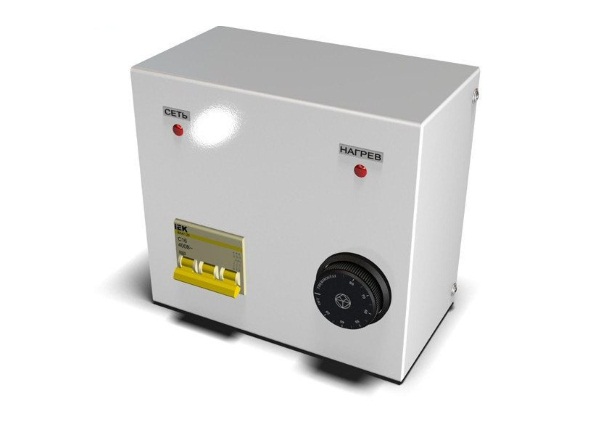

Пульт управления состоит из шкафа с размещенной в нем аппаратурой управления, индикации и клемных колодок для подключения к четырехпроводной линии с глухозаземленным нулевым проводом и электронагревателем.
К аппаратуре относится:
- датчик-реле температуры с термочувствительным баллоном, обеспечивающий автоматическое поддержание заданной температуры воды в системе водяного отопления или воздуха в помещении;
- магнитный пускатель, обеспечивающий включение- отключение нагревательных элементов электроводонагревателя, по команде датчика-реле температуры.
Блок индикации служит для сигнализации о наличии напряжения на электронагревателе. Пульт может комплектоваться тепловым датчиком аварийного отключения, который устанавливается вне пульта на водогрейный котел, в месте, имеющем температуру на поверхности около 70 градусов С в аварийном режиме.
|
Характеристики |
Значения |
|
Напряжение питающей сети, В |
380 (220) |
|
Частота, Гц |
50 |
|
Номинальная мощность электронагревателя, не более, кВт |
15 |
|
Сопротивление электрической изоляции между токоведущими частями и корпусом, Мом, не менее |
0,5 |
|
Класс защиты по ГОСТ 27570.0-87 |
01 |
